SMD 자동 실장 for Lab

SMD 자동 실장 for Lab

2023. 6. 24. 13:50ㆍfor 양산 진공 리플로우/VCI 300-400 동영상

전자산업의 변화는 하루가 다르게 변화되고 있는 시대에 있다. 전자는 부품의 조합의 기술이다.

이러한 조합을 위하여 PCB 부품에 Device을 조립을 하여야 한다.이러한 Device 조합에 solder Paste + Device + reflow Soldering 3개의 공정은 반드시 되어야 한다.

개발을 위한 구상과 Device 선정 그리고 시험을 하여야 생각을 현실로 끌어내는 단계이다. 과거와 다르게 Device Size 장이 아니게 smalless 하다못해 Micro 단위의 Size 변화된다.과거는 대충 Solder iron으로 확대경을 보고 하나. 하나 납탬을 여도 가능한 시대였으나. 세월이 무심하게도이러한 부품들이 잘 보이지 않고.또한 손놀림도 그리 쉽지 않다.

유럽의 엔지니어 와 아시아 엔지니어의 차이점은 동양 사람은 손재주가 좋아 장비 없이도 연구 개발 장비 없이 개발을 잘 할 수 있다고 속내로 자부심을 같다.

유럽의 엔지니어들은 기술 학습을 할 때부터 다르다. 이론적인 전문 기술교육과 실습을 위한 기기 운영, 시험 Sample 조립 등에 대하여 철저한 Manual 학습 경험으로 한다. Engineer 와 Technician 엄격한 분리 와 위상이 다르다.

미국에서도 마찬가지이다, 테크니션은 말 그대로 단순 기술자이다, 제품을 개발 디자인하는 것이 아니라 주어진 특정 부분 "기술자" 이다 . 이것은 반복적 작업을 통하여 누구나 습득할 수 있는 능력의 소유자를 기술자 인정받을 수 있다.

엔지니어는 R&D Recherch . Development 능력자가 엔지니어 칭할 수 있다. 이것은 전문적인 교육과 교육에 대한 자격 이수를 받은 자에 대하여 엔지니어라는 칭호를 준다. 독일에서는 이러한 최고의 기술인을 Meister 칭호를 준다.

우리는 새로운 기술에 지속적으로 도전을 하고 또한 인류가 보다 편리한 환경에서 생활할 수 있는 신제품 개발을 하여야 한다.

부품 조립

머릿속에 생각을 세상 밖으로 선보는 것은 매우 설레임이다. 이러한 과정에서 조립 후 처음 전원을 Turn ON 하는 순간은 설레임 과 호기심을 누구나 느끼어 보았을 것이라 생각한다.

이러한 조립을 보다 확실한 작업 공정이 될 수 있는 것은 자동 실장을 통하여 반복적이고. 균일한 품질 유지가 되기에 서구 엔지니어 와 같이 장비 사용을 통하여 개발을 하여야 합니다, 과거 70~80년 때와 다르게 2020년 현재는 과거 같은 방법으로는 경쟁에서 이길 수 없다고 생각합니다. 이러한 경쟁 중에 Time Save 역시 매우 중요합니다.

이러한 SMD 조립을 위하여 오우미가 되어 SMD 조립 시간을 단축 시키어 드리겠습니다.

한 번에 조립 공정을 완성하는 방법

PCB 제작에서 + 솔더 작업 + 실장 + reflow Soldering 한 번에 작업하는 방법이 있습니다.

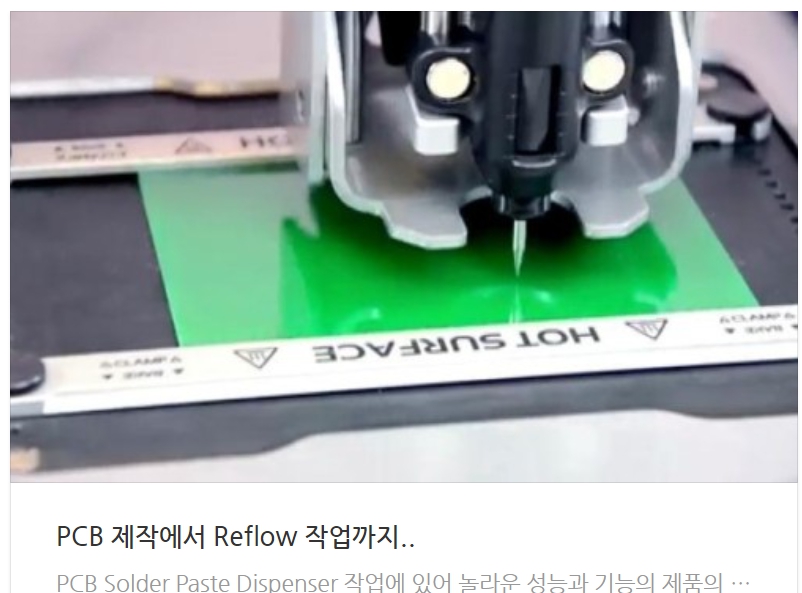

PCB 제작은 아래 Voltera V one 장비를 사용을 하면 PCB 제작을 한 번에 할 수 있습니다. 이러한 장비는 선택 유형에 따라 가격 차이가 있으나 450~ 550만 원 됩니다.

https://blog.naver.com/alldispenser/221163542017
